博科6500系列安装文档
BROCADE6500系列交换机安装手册
※ 设备型号:
适用于BROCADE SilkWorm 6505、6510、6520。
※ 操作步骤:
1: 交换机支持管理平台.：
|
操作系统 |
浏览器 |
java |
|
Linux Red Hat 9 |
Firefox 2.0 |
1.6.0 |
|
Windows 2003 Sever,SP1 |
Internet Explorer 7.0; Firefox 2.0 |
1.6.0 |
|
Windows XP, SP2 |
Internet Explorer 7.0; Firefox 2.0 |
1.6.0 |
2: 将管理平台的网段设置成和交换机同一网段.(brocade交换机默认网段是10.77.77.77)

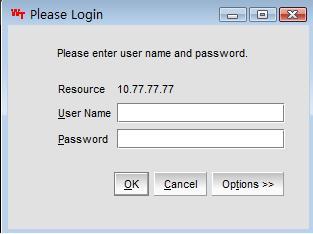

3: 打开IE浏览器,输入连接的交换机的IP地址后,
输入默认用户名：admin；
密码：password，

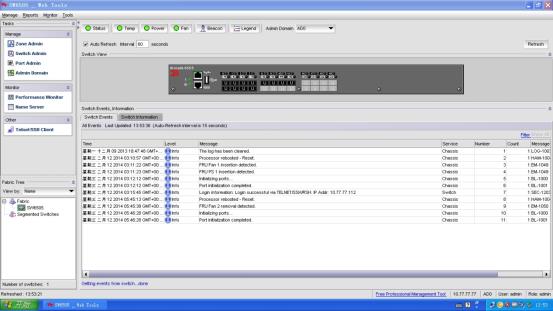

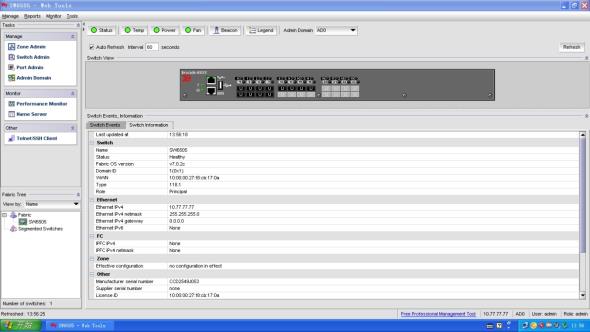

4：便可进入以下界面:
5:上图就是交换机的管理界面.在中间下面两派的控件按钮是交换机的一些基本功能设置.

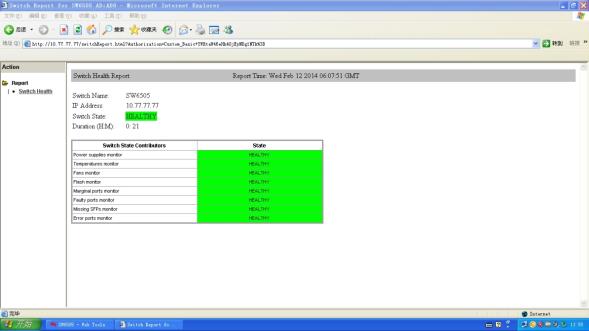

Status:显示交换机当前状态.
6. Events:交换机的日志信息.

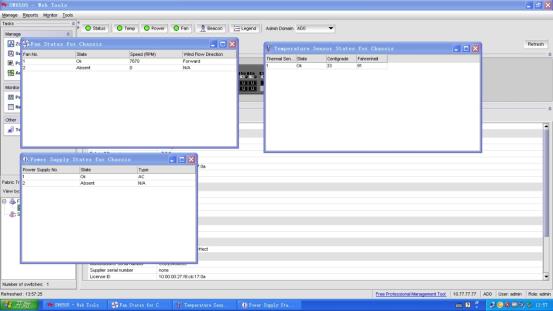

7. 交换机风扇、电源、温度状态显示：
8. Switch Admin:进入交换机的管理员设置界面,其中包括交换机的信息（name，SN,Doamin ID）IP地址的设置, Firmware ,Liecense ,User等属性的设置.

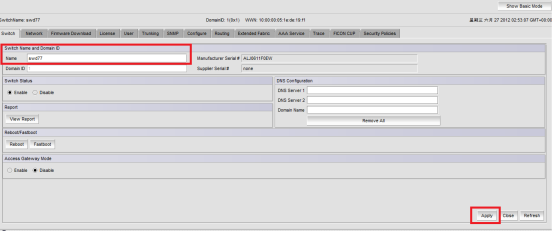

8.1 更改交换机名称：
更改完名称以后，点击 apply
8.2 更改交换机DomainID
8.2.1 Disable交换机
点击标记红色 diable――apply――yes
8.3.2 更改Domain ID
标记处 Doamin ID: 2(数值：1～239)――――Apply―――是
交换机做级联，两台交换机的Domain ID 不能相同；
8.3.3 Enable交换机
点击enable ――apply――是
9 license 添加
点击菜单栏 License――点击add――输入Licensekey（key区分大小写）――ok
添加E-port License需要reboot交换机
10 .级联
交换机激活的端口全部可以用作 级联端口；
级联成功后，标记红色处会显示两台交换机

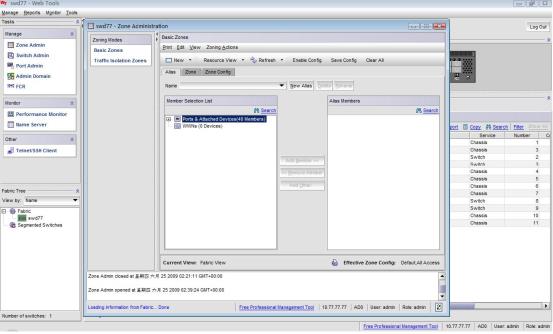

11点击左上角的Zone admin空间后便会进入到交换机zone设置界面:

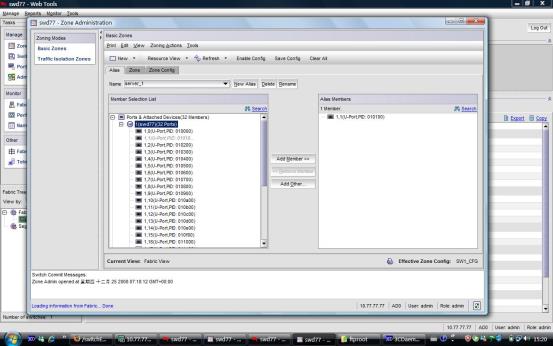

11.1:点击Alias空间后,左边窗口会显示所有slot的端口.此时如果需要进行Alias设置,便先点击Alias creat创建一个Alias.
11.2: 将左边窗口的port口移至右边窗口,这就表示此Alias里包含了这个port端口.

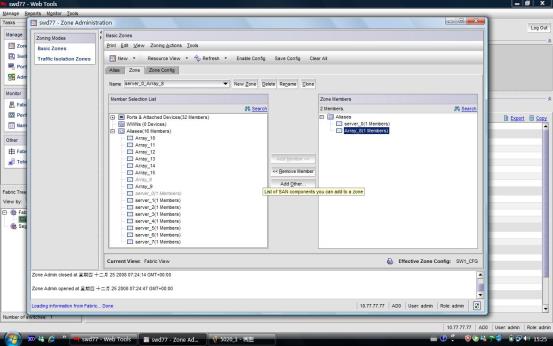

11.3：此时需要进行Zone设置,便先点击 Zone creat创建一个Zone.
11.4：将左边窗口的Alias移至右边窗口,这就表示此Alias里包含了这个port端口.
11.5: 按照此种方式设置完所有zone后,点击config一栏,便会出现:
此时需要创建一个config,创建完后,将左边窗口里的需要生效的zong移至右边.
11.6: 然后点击action一栏,选择enable config only,在下方状态报告栏中得到Done的信息后再选择save config一栏便可.设置完成.
注：级联情况下，ZONE信息会自动同步，请到CLI模式下添加zone名称；请不要新建zone config名称；
12交换机配置导出
12.1在客户端安装Ftp 服务器
12.2 点击switch admin――configre
12.3 添加 ftp服务器 IP地址/名称/密码/FTP, name自定义
※ 命令行操作方法
telnet登陆：telnet 10.77.77.77
串口登陆方式: 使用brocade交换机附带的串口console线,此方式为超级用户方式,当遗失交换机登陆密码及IP地址时可用此方法取回.

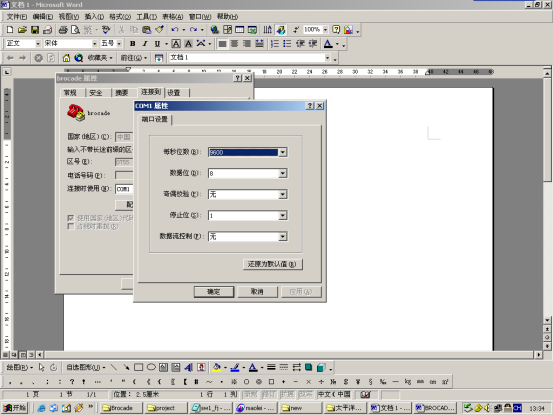

设置方式: 点击开始菜单-à附件-à通讯--à超级终端-à创建新的超级终端
相关参数如下:
修改IP地址命令: ipaddrshow (此命令为显示交换机IP地址,修改命令为ipaddrset),显示如下:
ipaddrshow:
SWITCH0
Ethernet IP Address: 10.77.77.77
Ethernet Subnetmask: 255.255.255.0
Fibre Channel IP Address: 0.0.0.0
Fibre Channel Subnetmask: 0.0.0.0
查看交换机的硬件状态：Switchstatusshow
交换机的工作状态：switchshow
SW6505:admin> switchshow
switchName: SW6505
switchType: 118.1
switchState: Online
switchMode: Native
switchRole: Principal
switchDomain: 1
switchId: fffc01
switchWwn: 10:00:00:27:f8:cb:17:0a
zoning: OFF
switchBeacon: OFF
FC Router: OFF
FC Router BB Fabric ID: 1
Address Mode: 0
Index Port Address Media Speed State Proto
==============================================
0 0 010000 -- N16 No_Module FC
1 1 010100 -- N16 No_Module FC
2 2 010200 -- N16 No_Module FC
3 3 010300 -- N16 No_Module FC
4 4 010400 -- N16 No_Module FC
5 5 010500 -- N16 No_Module FC
6 6 010600 -- N16 No_Module FC
7 7 010700 -- N16 No_Module FC
8 8 010800 -- N16 No_Module FC
9 9 010900 -- N16 No_Module FC
10 10 010a00 -- N16 No_Module FC
11 11 010b00 -- N16 No_Module FC
12 12 010c00 -- N16 No_Module FC (No POD License) Disabled
13 13 010d00 -- N16 No_Module FC (No POD License) Disabled
14 14 010e00 -- N16 No_Module FC (No POD License) Disabled
15 15 010f00 -- N16 No_Module FC (No POD License) Disabled
16 16 011000 -- N16 No_Module FC (No POD License) Disabled
17 17 011100 -- N16 No_Module FC (No POD License) Disabled
18 18 011200 -- N16 No_Module FC (No POD License) Disabled
19 19 011300 -- N16 No_Module FC (No POD License) Disabled
20 20 011400 -- N16 No_Module FC (No POD License) Disabled
21 21 011500 -- N16 No_Module FC (No POD License) Disabled
22 22 011600 -- N16 No_Module FC (No POD License) Disabled
23 23 011700 -- N16 No_Module FC (No POD License) Disabled
※ ZONING功能介绍:
划分Zone后
–在同一个Zone内的设备可以相互访问
–在不同的Zone内的设备不能相互访问
–一个设备可以属于多个Zone
–对于设备而言完全透明
附录 ZONE规划及配置
在设计Zone时，有一个最基本的原则——每个Zone中只有一台主机(如果一台主机上有两个HBA卡，这时只能是一个HBA代表主机)。但是一个设备可以属于多个Zone。
理由如下：
（1）遵循这样规则设计出的Zone，结构非常清晰，不会有错误产生。
（2）另外可以防止不同的主机争夺对磁盘控制权的情况。
Hardware Zone
在设计Zone的创建命令时，一定要尽量使用Hardware Zone。
命名规则
Zoning中所用到的名字的命名规则和C语言的变量命名规则相同规定：
1。大小写敏感的，在设计和配置时应该把大小写分清楚。
2。必须是字母开头的，并以字母或数字作为内容，可以使用“_”；
在交换机上配置Zoning的主要途径有两种：Telnet和WEB TOOLS。Zoning的配置可以动态的进行，当使用cfgEnable指定某个配置成为生效的配置后，Zoning的配置
会立即在SAN网络中生效，隔离Zone间的相互访问。在交换机上新创建Zoing的配置一般会按如下的方式进行：
(1) 创建端口的别名
switch:admin>alicreate “Svr_01”,”1,0” 1代表Domain ID ;0代表端口0
switch:admin>alicreate “Arry_CTL_A_1”,”1,4” 1代表Domain ID ;1代表端口1
在创建Zoning的配置时，应该首先创建Alias，把需要划分Zone的所有设备都创建为别名。一个Alias中可以同时有多个设备作为它的成员。
(2) 创建ZONE配置
switch:admin>zonecreate “Svr_01_ Arry_CTL_A_1”,” Svr_01;Arry_CTL_A_1”
然后创建Zone，并使用Alias作为Zone的成员，创建Zone应该遵循每个Zone中只有一个Initiator的原则；
（3）创建ZONE的配置方案
switch:admin>cfgcreate “CFG”,” Svr_01_ Arry_CTL_A_1”
所有的Zone都创建完成后，需要创建Configuration，把需要同时存在的Zone放在一个Configuration中，根据需要可以创建多个Configuration存储不同场景下Zone的配置方案
在创建了一个Configuration后，这些配置都还没有生效，要真正完成区域的划分，还需要指定那个Configuration配置是生效配置，这个工作可以用cfgEnable命令完成。
switch:admin>cfgenable “CFG”
上面做的所有Zone的配置都是存储在内存中的，在交换机重新启动后，配置会丢失。使用cfgSave命令后会把RAM中Zone的配置（包括那个Configuration生效）保存到Flash中，长久保留。
switch:admin>cfgsave “CFG”
查看交换机Zone的配置
Switch:admin>cfgshow
（4）添加新zone
到创建新zone之前步骤是相同的；
switch:admin>cfgadd “CFG”,” new zone name”
switch:admin>cfgenable
switch:admin>cfgsave
